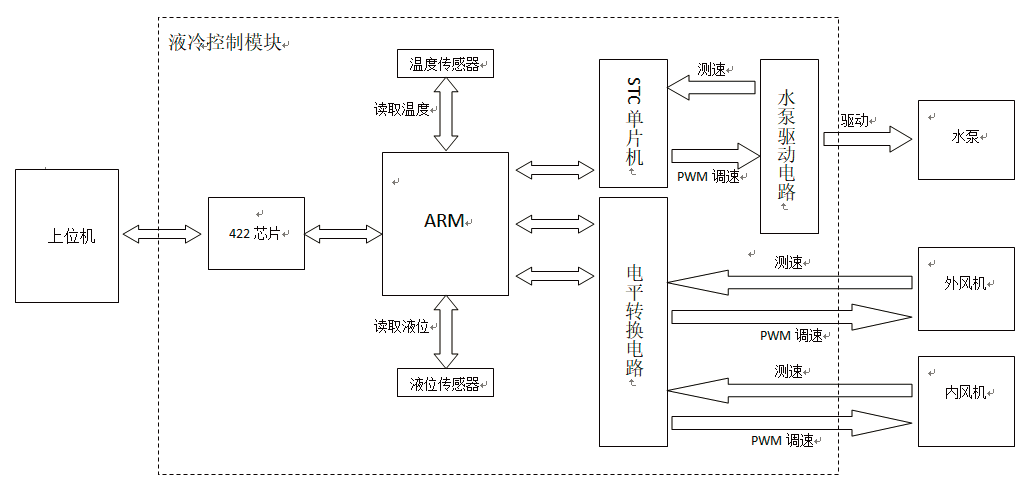

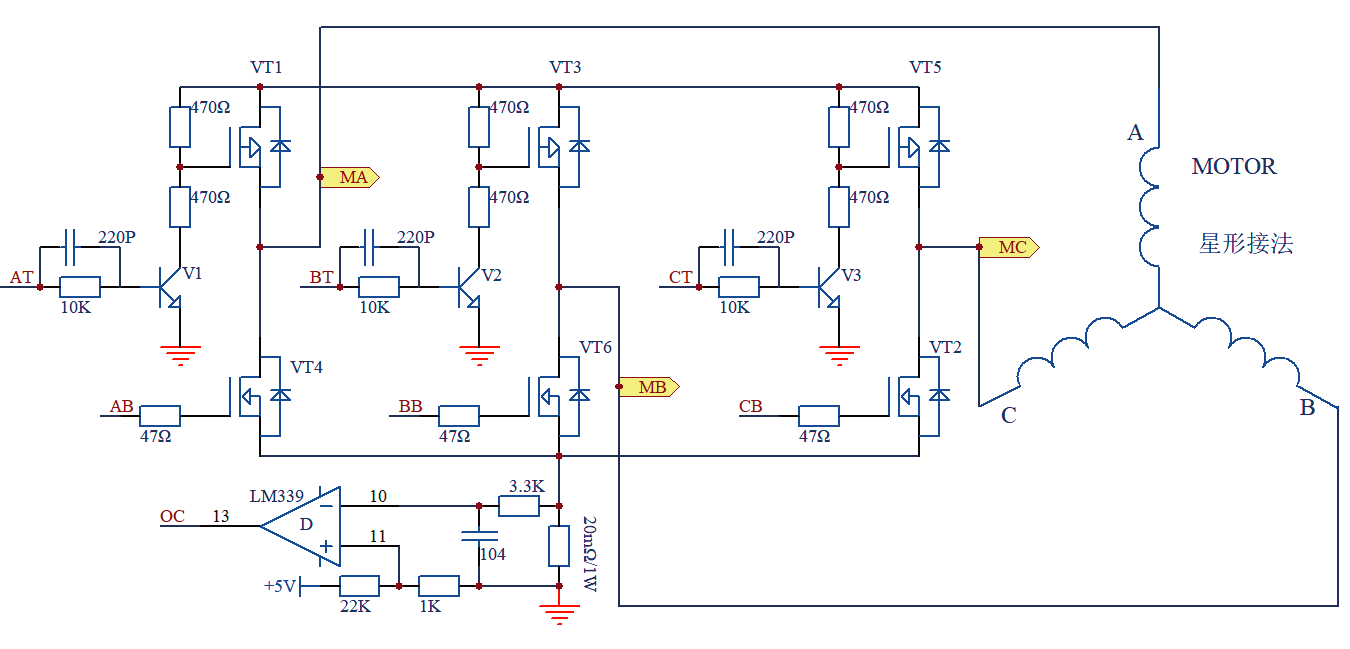

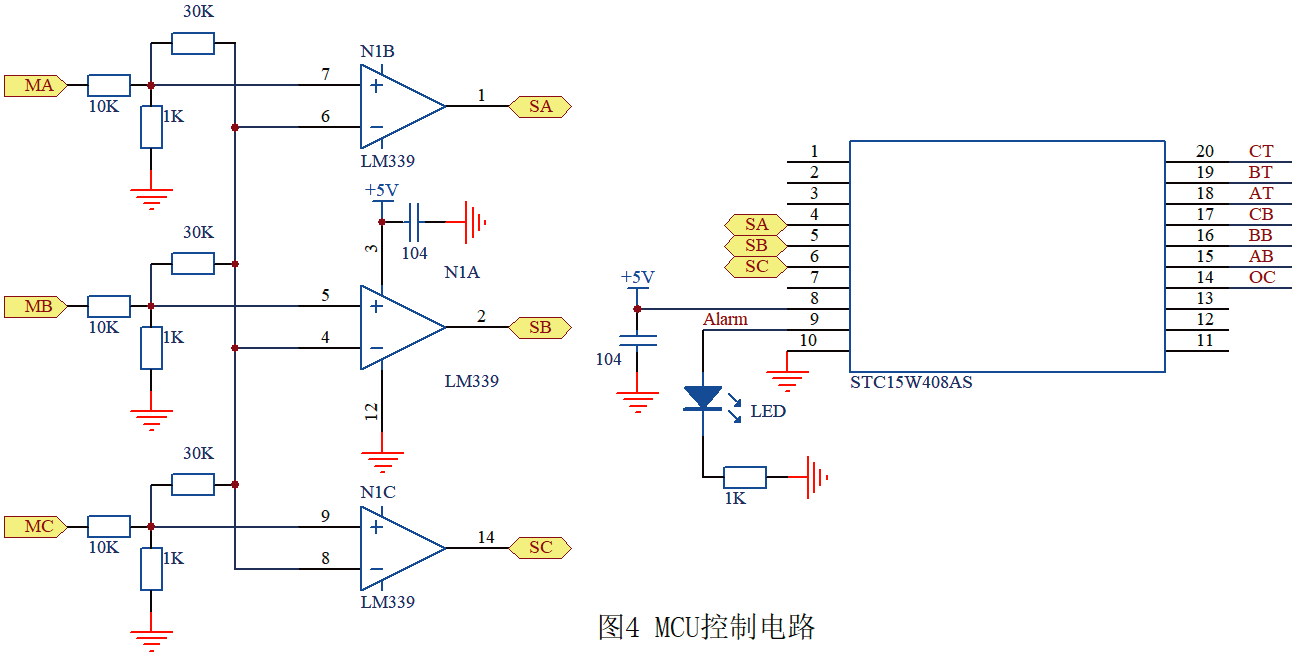

：电子电使用中，用风冷散热曾经无法满脚快速降温的要求，处理大功率元器件的降温问题已很是主要。因而，操纵液冷做为散热平台对大功率元器件进行散热的节制系统将获得普遍使用。本文采用8位的STC15W408AS系各国产单片机微节制器做为节制芯片，以反电势法驱动无传感器无刷水泵[1]，以国产32位ARM核MCU，32F450为焦点，实现液冷系统中对水泵节制、风机节制、温度采集、液位、消息传送等液冷散热平台的智能节制。摘要：该智能液冷节制系统软硬件采用模块化设想，布局简单、抗干扰能力强、工做不变、成本较低、节制矫捷、适用性强，可普遍使用于大功率元器件的散热。液冷系统的节制是一个很是典型的机电一体节制系统。它不只需要水泵、风机做为施行元件，更需要MCU的节制单位。跟着电子手艺以及无刷电机节制理论成长的成熟，无无刷曲流电机的使用获得普及，它具有体积小、布局简单、顺应恶劣、便利、便于智能节制等系列长处，正在水泵范畴获得普遍的使用。液冷智能系统节制采用国产32位ARM核MCU，以32F450为焦点读取液冷温度，按照温度的变化为根据，水泵流量、风机转速，通过串口授送液冷数据，如水泵转速、风机转速、液冷温度、液冷液位高度等，实现液冷智能从动节制，如图1 所示。本设想的水泵利用无无刷水泵，驱动节制采用8 位的STC系各国产单片机为焦点，操纵反电势法设想了一种无传感器无刷水泵驱动节制器。操纵MOSFET 做为开关器件，给出了全桥式逆变电和检测电的道理图。无传感器无刷曲流电机是若何驱动取节制的呢？凡是，无刷电机都要利用传感器来检测无刷电机转子的来进行驱动和节制，但传感器有一些错误谬误，好比：添加成本、添加无刷电机体积、易出毛病、易蒙受干扰、因而，反电势法孕育而生，其长处是：降低无刷电机成本、削减无刷电机体积、削减毛病、顺应恶劣、靠得住性提高档。反电势法的工做道理是通过检测无刷电机的不导通绕组的反电动势来找到反电动势的过零点，再延迟30° 电角度进行换相。如图2 所示，A 相绕组的反电势正在一个电周期内的波形，此中横轴代表当前运转时辰的电角度，纵轴代表A 相绕组发生的反电势Ea。从图中能够看出，当检测到反电势信号过零点Z4 后，再延迟30° 电角度便是换相点[1]。对于三相绕组电机，每隔60° 电角度就会发生一个反电势过零点，过零点信号被STC15W408AS微节制器检测并处置。电上桥臂采用MOSFET P管，下桥臂利用MOSFET N管，取电机绕组毗连电简单。此电的设想采用了MOSFET P管和MOSFET N管，简化了电，节流了电压泵即自举电，降低了成本，缩小了空间，提高了靠得住性[4]，如图3。正在电的设想中采用8位的STC15W408AS 系各国产单片机为焦点，检测反电势过零信号判断转子，对无刷电机驱动电进行无效地节制，电道理图如图4。反电动势信号颠末由比力器LM339构成的检测电，检测出反电动势过零信号给单片机STC15W408AS， 供给无刷曲流电机水泵的转子信号，从而实现节制无传感器无刷曲流电机水泵的驱动电进行准确地换相，驱动无传感器无刷曲流电机水泵一般运转。水泵的系统从法式流程如图5 所示。水泵正在遏制的时候，无刷电机的转子处于不确定的遏制形态，此时检测不到反电势信号，因而需要先确定转子的，让转子先转起来；采用开环强制换相并加快曲到能够检测到反电动势的时候再读取反电动势信号，采用择多函数处置，防止干扰信号[6]。正在读取到反电动势过零点后计较换相延时30°电角度，操纵按时器延时，延时到30°电角度后换相进入新的轮回过程。正在一般运转的同时领受ARM核MCU的调速节制消息。液冷系统正在运转的过程中由国产32 位ARM 核MCU32F450为焦点读取液冷温度，按照温度的变化调理水泵流量、风机转速，通过串口授送液冷数据，如水泵转速、风机转速、液冷温度、液冷液位高度等，实现液冷智能从动节制。软件设想从节制法式流程图如图6 所示，起首辈行初始化法式，串口设置、PWM设置、QT18B20温度读取设置、中缀办事设置装备摆设等。系统的主要功能是通过32F450读取温度、设置风机PWM、设置水泵转速，系统温度、风机转速、水泵转速、液位等消息，实现系统智能的节制。正在图7 中显示了8 个加热模块的温度，每个模块450 W的热耗功率，一共为3 650 W的热耗功率，8 个发烧模块平均分布正在41 mm×340mm的冷板上。正在温度为17 ℃的环境下，液冷系统，热耗功率3 650W，通过液冷系统的冷板接收热量，再通过换热器热量。冷板里的乙二醇溶液由水泵打入，再流到换热器里颠末换热器由风机把热量出来。测试成果表白，发烧功率正在3 650W、温度17℃ 的环境下，热均衡时的温升是28℃。成果表白液冷智能节制系统满脚了液冷的散热要求，表1中为测试成果。结论：本尝试中热耗功率加至3 650 W 时，最高温升至28 ℃ 摆布，从尝试成果来看，可以或许满脚（具体发烧量3 650 W）3 kw 功放单位满功率负荷30 分钟以上环境，功放模块的温升节制正在35 ℃ 以下”。本文的无传感器无刷曲流电机水泵以8位的STC15W408AS 系各国产单片机为焦点，实现了无传感器无刷曲流电机节制，采用择多函数滤波实现反电动势过零点检测体例，能快速精确地检测转子消息，具有优良的机能。而液冷智能系统节制部门采用国产32 位ARM核MCU，以32F450 为节制焦点，读取温度消息，对水泵、风机进行智能调控，实现了合理的智能节制。[1] 李自成，秦忆。无刷曲流电机无传感器节制环节手艺研究[D]。武汉！华中科技大学，2010。[3] 廖承喜，朱志杰，翁微。无刷曲流电机三段式自起动环节手艺研究[J]。电力电子手艺2008，42(5)！61-62。[4] 逛志宇。基于场效应管的曲流电机驱动节制电设想[J]。国外电子元器件，2008(2)！3-4。[6] 董安邦，李国丽，漆星，等。基于改良择多滤波无刷曲流电机节制系统的研究[J]。电气传动，2017，47(4)。
